SL2400燃气式网带固化炉 型号 : SL2400

单 位:    台




价 格:   面议




名 称:    燃气式网带固化炉




品 牌:    世晟集团
  • 描述

产品介绍



           SL2400燃气式网带固化炉是世晟研发团队与表面防腐处理研究机构和研发人员合作开发的,具有较好的保温工艺及热能控制设计创新,推出了全新的热风循环系统,带来完美炉温曲线及均匀分布,有效提高产能,节约成本,让设备更为环保节能。且为了顺应达克罗涂覆行业快速增长的趋势,通过世晟集团专业化的团队和高新的设备,以及较好的工件固化系统解决方案和优质的服务,为您的产品保驾护航。



行业应用:达克罗涂层、锌铝涂层、合金涂层、电镀后封闭涂层







组成部分



        燃气网带固化炉主要由进料段、烧结炉(预烘区、烧结区)、出料段、强冷系统、热风发生炉、网带传动机构、电气控制系统组成。










燃烧系统



       采用日本正英DCM高速燃气烧咀分别安装在炉体上部的燃烧室内,该烧咀喷火角度大,火焰长,燃烧完全充分、调节比大,便于调节和控制,并且有自动点火。自动调节火焰监测和熄火保护全套功能。










产品优点



- 智能化操作,模块化设计,精确温控



- 绝好的保温工艺,带来更好的节能环保,实现绿色生产



- 选择高效燃烧机,完全燃烧,实现零排放



- 遵循空气热动力学原理,设计炉内结构及送风设计

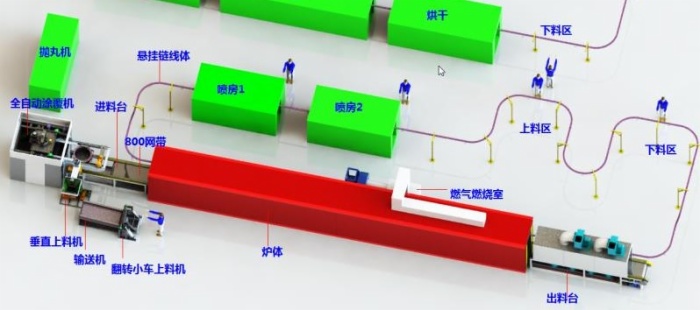

工艺流程



上件→干燥(预热)→高温固化→冷却和下件

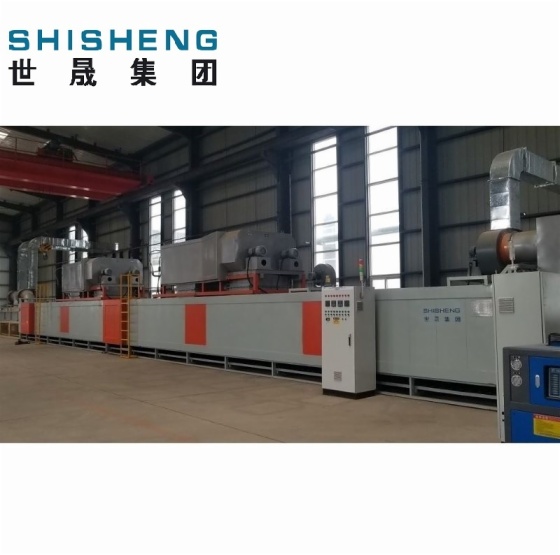

SL2400燃气式网带固化炉












 炉温曲线图















技术数据







技术参数/型号Technical parameters / model number
调节范围(可调)Adjusting range(adjustable)100~400℃
升温时间(升温至320℃)Temperature rise time(up to 320℃)≥50min
运行速度Running speedV=0.2~1m/min,无级可调(Stepless adjustable)
网带承重Mesh belt load bearing200kg/m²
网带宽度(可选)Mesh belt width(optional)1200mm
最大工件高度Maximum workpiece height400mm
驱动装置功率Drive power5.5kw
温控精度Temperature control precision±2℃
燃烧器效率Burner efficiency400000Kca/H
平衡耗气量Average air consumption40m³/H(大火big fire)
燃烧器品牌Burner brand正英(可选配)Shoei(optional)
能源类型Energy type气(电)Gas(Electric)
炉体长度Length of the furnace body24m(46000mm*2250mm*3500mm/Lenght*Width*Height)







备注:
1、具体施工操作及设备调整维护方法可由我公司技术工程师现场指导。
2、安全健康防护,请参阅我公司的说明书。
