某风电机组部件的高强度螺栓在预紧后发生断裂。失效分析采用宏观观察、化学成分分析、力学性能测试、扫描电镜及能谱分析等方法，结果表明：螺栓断裂性质为氢致脆性断裂。螺栓在电镀工艺过程中引入了大量氢原子并聚集在晶界处，使该处产生压力；同时螺栓受到施加的静态应力，在两种力的综合作用下晶界处萌生裂纹，裂纹不断扩展，最终导致断裂。

该螺栓的抗拉强度实测值为1310 MPa，心部硬度43 HRC，属于典型的10.9级以上高强紧固件。

2、30CrMnSi钢螺钉：除氢不充分的代价

另一项研究对某产品用30CrMnSi钢螺钉的断裂原因进行了分析。断口呈沿晶断裂形貌，可见“鸡爪纹”特征及二次裂纹，为典型氢脆延迟断裂特征。组织及硬度分析表明，存在3.0级带状偏析，且整体硬度偏高，显微硬度分布不均。结合生产工艺流程，推测断裂原因主要为镀锌工艺渗氢后除氢处理不充分，同时材料硬度偏高和组织不均匀共同导致氢脆延迟断裂。

3、航空专用螺栓：酸洗与镀锌的双重风险

2026年《航空维修与工程》刊发的一项失效分析指出，某高强度专用螺栓在装配时发生断裂。分析结果表明，氢脆主要与酸洗和镀锌工艺有关，需要通过优化工艺流程，在酸洗工序后增加除氢工序来防控。

4、弹射筒内筒：除氢参数的敏感性

座椅弹射筒内筒外表面的异常荧光显示被判定为氢致脆性裂纹。研究明确指出，内筒外表面氢脆裂纹主要与电镀工艺后除氢温度和除氢时间有关，必须严格控制除氢温度和除氢时间，以降低氢脆敏感性。

这些案例的共同特征令人警醒：失效的“元凶”并非材料本身，而是制造工艺中引入的氢。

金属断口扫描电镜下的典型形貌呈现无塑性变形的脆性断裂特征

氢脆是氢致材料韧性下降、在拉应力下发生延迟脆性断裂的现象，本质是"材料 — 环境 — 应力" 三因素相互作用的环境脆化。其发生必须同时具备三个条件：

① 材料对氢损伤敏感；

② 存在拉应力（外部载荷或残余应力；

③存在氢原子。

三者条件越重叠，损伤发展越快，直至断裂。

关于氢脆的作用机制，学界主要有五种理论：

氢压理论（氢原子在晶界、位错、夹杂物等陷阱复合成氢分子产生内压，达到屈服强度即诱发开裂）、弱键理论（氢原子进入晶格间隙使金属原子键结合力下降）、氢降低表面能理论、氢促进局部塑性变形理论（氢偏聚位错形成Cottrell 气团）以及氢促进应变诱发空位理论。工程上最常见的是氢压理论与弱键理论的综合—— 氢富集使晶界结合能降低，叠加氢分子内压，在持续拉应力下裂纹缓慢扩展。

高强紧固件氢脆失效具有三个显著特征：

无塑性变形的脆性断裂：断裂多发生在螺纹牙底、头部与杆部过渡圆角等应力集中处，断口平齐、与轴向垂直，无颈缩，断裂源区呈沿晶形貌（"鸡爪状" 二次裂纹），与过载韧性断裂明显不同；

滞后性与突发性：紧固件出厂检验合格，装配预紧后数小时至数月内突发断裂，无明显征兆；

耦合触发：单纯富氢或单纯应力不必然断裂，必须在氢源与拉应力共同作用下才发生。

对高强紧固件而言，材料因素是"根本原因"：随着钢强度提高，氢脆敏感性指数升高、持久强度降低。淬火马氏体钢因位错密度高、晶界缺陷多，氢脆敏感性显著高于贝氏体、珠光体、铁素体组织 。材料强度越高，允许的临界氢浓度越低，工艺过程引入的微量氢也可能致命。

电镀工艺的固有局限

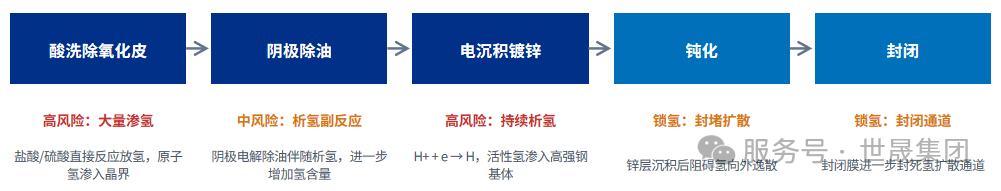

电镀锌全流程伴随多重氢源："边防护边引入失效诱因"

核心矛盾：

防腐镀层的形成机制本身伴随析氢渗氢副反应，除氢烘烤仅为事后补救，无法根除工艺引入的氢脆风险

前处理工序：酸洗是重要渗氢源头

渗氢规律：吸氢量随时间平方根增长至饱和

高强紧固件热处理后表面存在氧化皮，工厂普遍采用盐酸、硫酸酸洗除锈。酸洗使钢基体直接发生化学放氢反应，氢原子大量渗入晶界与缺陷。工程数据表明，酸洗中钢所吸收的氢含量随时间的平方根成线性增长直至饱和，且pH 值越低饱和值越高。

真实失效案例印证了酸洗的致命性：某风电主轴连接螺栓断裂，失效分析结论明确——"表面处理前的酸洗工艺控制不当造成大量氢渗入，是导致其氢致脆性断裂的主要原因"。此外，阴极电解除油同样伴随析氢副反应，进一步增加基体氢含量。缓蚀剂、短时酸洗只能减轻，不能根除渗氢。

电镀沉积过程：阴极析氢持续产生活性氢

电镀时紧固件作为阴极，锌离子还原沉积的同时，氢离子在工件表面还原生成原子氢（H⁺ + e⁻ → H）。一部分复合逸出，另一部分渗入高强钢基体。电镀电流密度、pH 值、温度直接决定析氢速率。

更关键的是，镀层形成后反而"锁氢"：锌层沉积后封堵基体表面，阻碍已渗入的氢向外逸散；后续钝化、封闭膜进一步封闭扩散通道。工程研究明确指出，锌有阻止氢渗透的作用，工件镀锌前若已渗氢，镀后内部氢更不易逸出[1]。这构成电镀工艺 "边防护边引入失效诱因" 的核心矛盾。

除氢烘烤：补救手段的固有局限

行业普遍在电镀后4 小时内、190~230 ℃ 保温数小时进行除氢烘烤（不同强度等级保温 2~24 h）。但除氢烘烤存在四方面固有局限：

1、 时效窗口窄：氢在钢中随时间向深层扩散，电镀后搁置越久，深层陷阱氢越难脱除，必须在 4 小时窗口期内烘烤。

2、 温度区间受限：温度过高会降低高强钢回火硬度、损害力学性能；温度过低则氢逸出效率不足，两端受限。

3、工艺波动风险高，批次一致性差：镀液漂移、电流不稳、酸洗时长管控不严都会造成渗氢量波动，产品氢脆一致性难以保证。

4、对超高强钢不充分，12.9 级普遍限用：风电等安全关键场景对 12.9 级螺栓普遍禁止或严格限制电镀工艺，烘烤无法覆盖其氢脆风险。

电镀工艺氢脆失效的真实案例

风电机组12.9 级螺栓预紧后断裂：某风电部件35CrMo 钢、12.9 级螺栓（热镀锌表面）预紧后 1 周内连续断裂 3 根，理化检验判定为氢致脆性断裂 ——"电镀工艺过程中引入大量氢原子并聚集在晶界处"，叠加静态预紧应力导致裂纹萌生扩展 ；

风电主轴连接螺栓断裂：酸洗工艺控制不当造成大量氢渗入，氢致脆性断裂；

超高强钢螺钉低压断裂：某固体火箭发动机30CrMnSiNi2A 螺钉在 11.8 MPa 断裂，低于设计要求的 24.1 MPa，断裂于第一扣螺纹处，源区呈沿晶形貌；失效主因之一是材料实际强度偏高（σb≈1690 MPa，超出设计 1500±98 MPa）增大了氢脆敏感性 ；

氢含量阈值案例：30CrMnSiNi2A 螺栓基体氢含量质量分数仅 0.0004% 即足以导致氢脆断裂；另一发动机进气道螺栓因二次镀锌，断裂螺栓组织为回火马氏体（硬度 452 HV、强度约 1493 MPa），显著高于同炉完好螺栓的回火索氏体组织（375 HV、约 1222 MPa），强度偏高叠加氢含量较高共同导致失效 。

小结：电镀工艺的核心矛盾在于—— 防腐镀层形成机制本身伴随析氢渗氢副反应，属于 "边防护边引入失效诱因"，后处理烘烤仅为补救手段，无法根除氢脆风险。

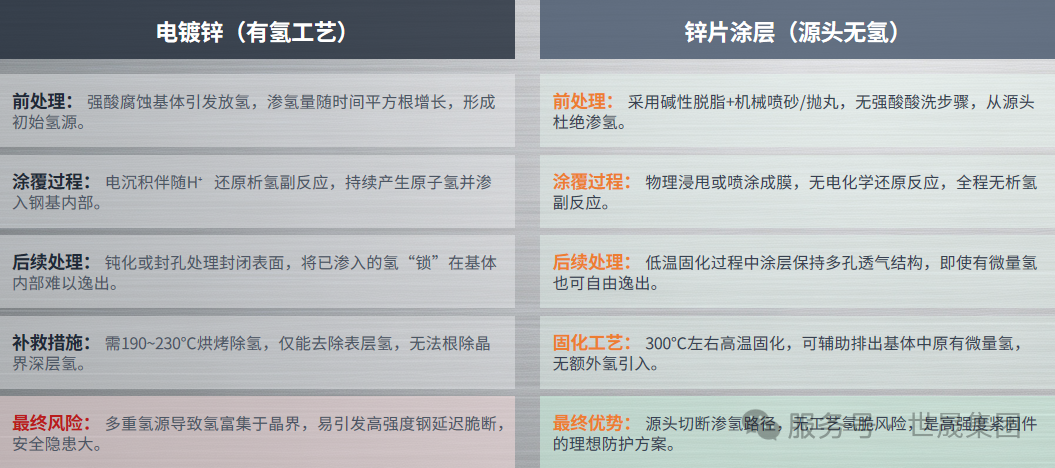

电镀锌 vs 锌铝涂层：氢引入路径对比

锌铝涂层（俗称达克罗/ 锌铝涂层，Dacromet、Geomet 等）由鳞片状锌薄片、铝薄片与无机粘结剂（传统含铬酸盐，新型多为无铬体系）组成，依靠物理涂覆 + 低温固化成膜，它不依赖电化学反应，而是通过物理涂覆结合低温固化形成保护膜，是一种环保、高效的金属防腐技术。全程无电解反应，从根源消除电镀析氢问题。

锌铝涂层微观结构：层叠排布形成致密防护网

氢脆防控核心机制

机械前处理替代强酸酸洗：采用碱性脱脂+ 喷砂 / 抛丸机械除锈，依靠高速磨料撞击去除氧化皮，无酸液与钢基体反应，从源头杜绝酸洗渗氢；

物理涂覆固化无电解析氢：无外接电源电沉积过程，不存在阴极析氢副反应，不新产生活性氢原子；

固化过程辅助排氢：涂层固化温度约300 ℃，该温度场可促进基体中微量残余氢向外扩散逸出；且涂层为层叠片状多孔结构，对氢具透过性，不像电镀钝化膜那样锁死氢；

防腐机理：层叠屏蔽+ 阴极牺牲保护：锌铝薄片在涂层内平行堆叠形成迷宫式屏蔽层，大幅延缓腐蚀介质渗透；涂层破损时锌铝电位低于钢基体，优先阳极溶解保护钢基体。中性盐雾试验可达500~1200 小时，约为普通电镀锌（100~200 小时）的 5~10 倍。

工程应用边界

锌铝涂层虽可从工艺源头消除氢脆风险，但并非绝对零风险，需注意：

无法消除来料自身氢：若工件热处理、原材料或前期工序已含氢，涂层无法清除基体原有陷阱氢，需加强来料质量管控；

耐温上限：涂层长期高温工况会老化失效（部分体系耐温至300 ℃ 左右，超过电镀锌的微裂纹温度）；

机械强度较低：涂层表面硬度偏低，搬运装配需防磕碰划伤；

密封配套：部分高腐蚀场景需配套封闭涂层，封闭剂选型需评估其氢扩散特性。

国际标准与适用强度

ISO 10683:2018《紧固件 —— 非电解锌铝涂层系统》明确说明该涂层尤其用于抗拉强度 ≥ 1000 MPa（即 10.9 级及以上）的高强紧固件，以避免内部氢脆（IHE）风险。这一标准定位从制度层面确认了锌铝涂层作为超高强紧固件氢脆防控方案的适用性。

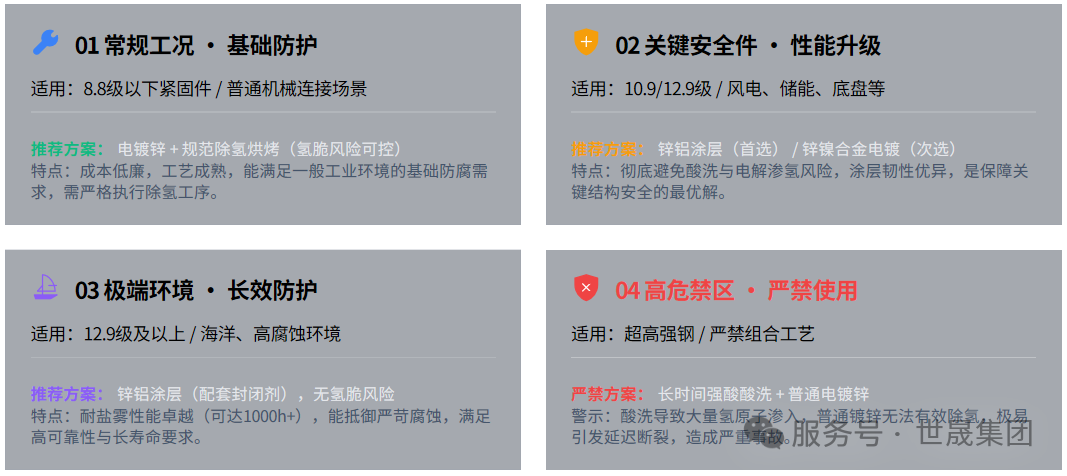

表面处理选型原则

恒载荷延迟断裂试验（ISO 15330 / GB/T 3098.17）：在恒定拉应力下长时间静置，评估延迟断裂敏感性，是高强紧固件氢脆判定核心试验；

过程控制验证（ASTM F1940）：通过增量步进加载（ISL）实时监控电镀 / 涂覆过程残余氢，用于工艺资格认定与周期审核；

断口分析：扫描电镜判断断裂模式，区分氢脆沿晶断裂与过载/ 疲劳断裂，识别 "鸡爪状" 沿晶形貌；

理化配套检测：金相组织、硬度/ 强度换算（氢脆与马氏体高硬组织强相关）、氢含量热脱附分析（ISO 16573-1）；

批次抽样：电镀工艺产品增加抽检比例，监控批次稳定性。

高强紧固件电镀氢脆失效的根源在于电镀工艺体系自带多重氢源：强酸酸洗前处理渗氢、阴极电镀析氢、钝化封孔锁氢。除氢烘烤仅为补救措施，受时效窗口窄、温度区间受限制约，无法完全清除深层陷阱氢，在10.9 级及以上超高强紧固件上存在不可忽视的安全隐患 —— 风电、航空领域多起断裂事故已反复印证。

锌铝涂层依靠机械前处理替代酸洗、物理涂覆固化替代电解沉积，从源头切断工艺渗氢路径，同时具备层叠屏蔽与阴极牺牲保护防腐能力，已被ISO 10683 明确定位为抗拉强度 ≥ 1000 MPa 高强紧固件避免内部氢脆的优选方案。在工程实践中，表面处理选型不能只关注防腐指标，需结合材料强度等级、载荷工况、环境腐蚀等级综合判定，并建立从原材料、前处理、涂覆 / 电镀到成品氢脆验证的全链条质量管控体系，方能有效防范氢脆延迟断裂事故。
