喷漆、喷粉设备

单   位: 套       价   格:  面   议




名   称: 喷漆设备




品   牌: 世晟集团

  • 描述

      世晟集团作为技术创新企业主体,自主研发、生产、销售于一体,拥有强大的研发团队,高新的研发设备,业务领域广泛遍布国内外,技术经验丰富,可为客户解决各种表面处理问题。世晟集团作为金属表面处理工程系统集成商,可承接EPC总承包项目,按照合同约定,承担工程项目的设计、采购施工、试运行服务等工作,并对承包工程的质量、安全、工期、造价全面负责,最终是向业主提交一个满足使用功能的工程项目,完成交钥匙工程。EPC总承包根据行业的工艺特点对地块进行规划、设计,根据合同约定进行设备采购、安装、售后服务等。24小时积极响应、高效服务,让客户安心、放心,无后顾之忧。











       世晟集团的喷漆自动化涂装生产线,解决了人工涂装作业环境恶劣、工作劳动量大、效率低、涂层质量不稳定、均匀性差等问题。


       喷漆室是提供涂装作业专用环境的设备,在喷漆室中制造的人工环境,能满足涂装作业对环境的温度、湿度、照明度、洁净度等的需求;为操作人员创造相对舒适、安全的工作环境;能处理涂装作业的产生的漆雾,保护喷涂物免遭二次污染,喷漆室由动静压室、喷涂作业室、漆雾处理、排风系统组成,喷漆室按捕集漆雾的方式可分为干式喷漆室、湿式喷漆室。
湿式文丘里喷漆室是已经在涂装行业内广泛应用的经典结构喷漆室。我公司的湿式喷漆室采用模块化结构,能够快速制作安装。具备良好的室内操作环境,高效的漆雾补集率,全自动的集渣系统。




湿式喷漆室具备以下特点:


1.适合大批量生产,特别在汽车等有装饰性要求的机械行业得到广泛应用;
2.安全易用,功耗小,运行费用小;
3.处理漆雾效果好;
4.循环管路不容易被堵塞,维修工作量很小;
5.过滤效果达到99%以上;
6.如室体下部中央按文氏原理布置的喉管过滤装置,耗水量较水旋喷漆室大。



湿式喷漆室:



                                    喷漆室操作间                                             水旋式喷漆房



                                   无泵水帘式喷漆房                                       文丘里喷漆装置



                                       排风装置                                                    喷漆室外室







干式喷漆室是在喷漆房格栅下方设置干式过喷涂料分离系统。

它的工作原理是在喷涂过程中受涂料粒子污染的空气被吸入并通过分离系统过滤小
车,此纸箱过滤器活动小车内部有两层过滤系统,一层为纸箱过滤器,纸箱过滤器内采用国际先进的迷宫式过滤方式,漆雾在经过纸箱过滤器后,过滤效果能达到97%,在后面再加了一道二次过滤器来提高过滤单元的过滤效果。同时系统设置单个分离单元可以定期更换。系统设置附属设备可监控系统压力,以保证持续稳定运行。




我公司的干式喷漆室相对湿式喷漆室具备以下优点:


1.经济性:从湿式喷漆转变成干式喷漆后, 通过采用循环空气作业可以成倍地降低涂装的成本;
2.分离过剩油漆无需水、无需昂贵的涂料污泥(作为特殊垃圾)处理、无需耗时、耗费的涂料污泥排泥、无需使用化学品(絮凝剂、消泡剂、杀菌剂等等)、减少喷漆房技术设施的腐蚀、无需使用泵,减少电能消耗及维护费用;
3.效率高;
4.吸附能力: 按喷涂的涂层材质可达到100 公斤/m² 以及更高; 分离率:可达 97%。





干式喷漆室:



                                        干式喷漆房                                                   干式喷漆房



                                    轮毂干式喷漆房                                           通道式干式喷漆房



                                干式喷漆房排风系统                                              喷漆房





汽车喷漆工艺流程:

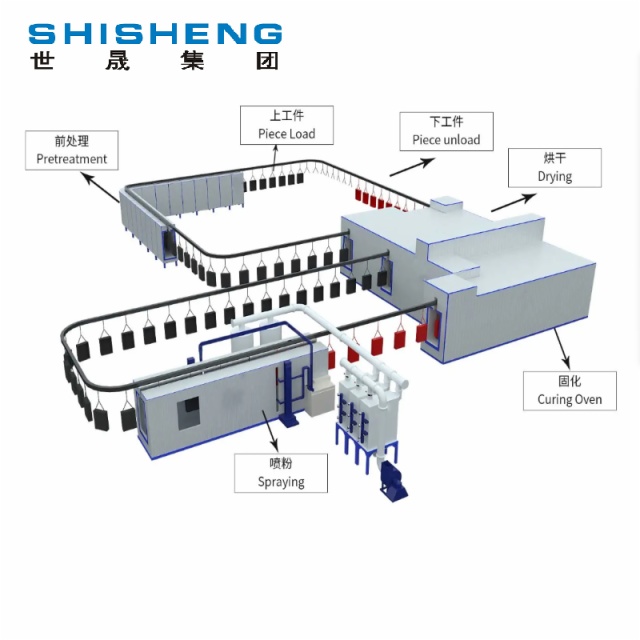

喷漆流水线组成:


喷漆流水线由七大部分组成:

                     前处理设备、喷粉系统、喷漆设备、烘炉、热源系统、电控系统、悬挂输送链等。从它的组成部分可以看出想要完成整套喷漆流水线工作需要的设备。









喷漆、喷粉涂装生产线案例:





                                  大型件喷漆房                                              废气处理系统



                                航空航天件涂装生产线                                         重卡机械手喷漆室



                            汽车轮毂自动喷漆线                                               汽车喷漆线

                                 家具喷漆房                                                  高压电柜机器人喷粉线

                              风电轴承涂装喷漆室                                           喷漆房废气处理设备

                             钣金件伸缩式喷漆                                           变压器悬挂链喷漆生产线



                          航空航天件涂装生产线                                                钣金件喷粉线

                           汽车保险杆滑喷涂线                                             金属零部件喷粉线



                                   风电叶片涂装线                                             汽车林配件涂装废水处理装置



                           汽车保险杠涂装线                                                   喷粉生产线
